Макетирование печей это изготовление уменьшенной копии печи в масштабе.
Самый удобный масштаб для печного макетирования — 1:5. Макетирование печи позволит воплотить самые смелые идеи и проекты в миниатюре, попрактиковаться в кладке кирпича, разобраться в устройстве самых сложных печей, а также отловить ошибки и понять нюансы конструкции печи до начала её строительства.
Для этого не надо владеть программами 3D моделирования и осваивать компьютер.
Подготовка к макетированию
Инструмент
Перед началом сборки макета нужно подготовить рабочее место. Дополнительно к комплекту нам понадобятся небольшая баночка из-под йогурта, например, ножницы, линейка или ровный деревянный брусок длиной около 40 см.

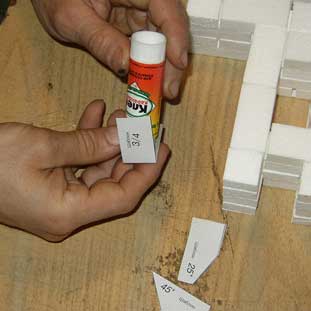

Прилагаемые к комплекту масштабные шкалы (вертикальную и горизонтальную) для измерения натуральных размеров печи на макете в сантиметрах и в долях кирпича для удобства использования можно наклеить с двух сторон на деревянный брусок или линейку клей-карандашом (фото 1). Необходимые для работы шаблоны для резки долевых кирпичиков также необходимо вырезать из листа, согнуть пополам, смазать клеем и склеить (фото 2).
Совет!
Если клей-карандаш немного подсох, не торопитесь его выбрасывать, можно нанести на клеящий состав две-три капли обычной воды, выдержать час под крышкой — и он снова будет клеить, как новый!
Подмакетник
Если ваша будущая печь имеет в плане размеры, превышающие 4,5х6 кирпичей, то дополнительно к комплекту советую заказать не один подмакетник. Возьмите лист обычного упаковочного гофрированного картона необходимых размеров и, обрезав смежные кромки подмакетников, совместите и наклейте на нём нужное вам по площади количество подмакетников, организовав тем самым «фундамент» под вашу конструкцию.
Если же будущая печь меньше, для удобства можно обрезать подмакетник (фото 3), подогнав его в размер будущей печи. Те же манипуляции можно проделать и с прилагаемыми макетными сетками (фото 4): если ваша будущая печь имеет размер в плане более, чем 5,5х4 кирпича, то на картон нужно будет наклеить не одну, а две или несколько макетных сеток, обрезав один из краёв и аккуратно стыкуя так, чтобы получилась сетка нужного размера.
Клей
Сухой клей, прилагаемый к комплекту вы можете развести водой, но тогда срок его хранения ограничен 3-мя сутками, да и схватывается он довольно долго. Чтобы улучшить его клеевые свойства, вместо воды лучше использовать такое же количество водки или спирта; с той же целью можно разводить сухой клей обычным молоком или сливками. Причем, если весь раствор вы не использовали, закройте баночку фольгой или пленкой и храните на холоде. Так он сохранит свои свойства намного дольше.
Но этот клей нужно использовать, если вы хотите не один раз разобрать и собрать макет. При этом имитатор шва отделяется от кирпичика не повреждаясь и его можно использовать ещё не раз.
Технология макетирования кирпичной печи
Сборка макета первых рядов фрагмента кирпичной кладки
От тщательности и аккуратности установки первого ряда зависит успех всей «стройки» как при макетировании, так и при кладке настоящей печи.
Кладку ряда всегда (и при изготовлении макета и при кладке самой печи) нужно начинать с углов наружных стенок. Выкладывать стенку нужно, положив сначала угловые — «маячковые» кирпичи. При кладке массива поступают так же: сначала крепят крайние угловые кирпичи, затем наружные стенки, внутренние стенки и лишь после этого заполняют массив между стенками. Если этого правила не придерживаться и заканчивать кладку крайним кирпичом, то последний может попросту «не вписаться» в ряд. Или, наоборот, останется промежуток, который можно было бы компенсировать, немного изменив толщину каждого из вертикальных швов внутри кладки. При изготовлении макета не забывайте оставлять между кирпичиками вертикальные зазоры шириной примерно 1 мм на шов.
Совет!
Укладывайте кирпичики приклеенным имитатором шва книзу, чтобы видеть швы предыдущего ряда: для обеспечения перевязки со следующим рядом.
Продолжаем сборку макета
Очередной ряд раскладывайте «насухо», подготавливая и пригоняя неполномерные доли кирпича, соблюдая перевязку швов. В тетради печника зарисуйте эскиз ряда или сфотографируйте с нескольких ракурсов. Для ускорения процесса кладки к кирпичикам уже приклеены полоски полистирола толщиной 1 мм, имитирующие шов. Поэтому клей наносят на нижнюю поверхность имитатора шва шпателем или кисточкой. Булавками пришпиливают кирпичик до высыхания клея.
Следующий ряд приклеивают, не забыв вытащить булавки из предыдущего ряда. Проще это сделать входящим в комплект экстрактором. Затем повторяют предыдущие операции.
Чтобы оставалась возможность заглянуть внутрь печи, не нарушая кладки, рекомендуется использовать способ Яхимовича, т. е. каждые 4–5 ряда делать блоками, наклеивая их на подмакетник и продолжая кладку с нового места (фото 5).
Во-первых, это удобно: всегда можно продолжить макетирование печи сидя, не поднимаясь из-за стола. Во-вторых, если возникают сомнения или приходит новая идея, можно, не разбирая весь макет, начать кладку заново с любого места.

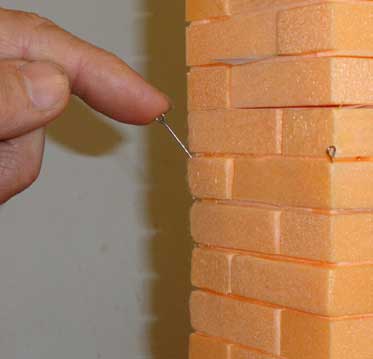

Для скрепления блоков макета между собой оставляют по 4 булавки по углам ряда, или пришпиливают их скрепляющими булавками под небольшим углом за нижний ряд верхнего блока (фото 6) так, чтобы, разделяя блоки, булавку можно было вытащить из кладки за «ушко».
Макетирование кладки с помощью кирпичиков двойной длины
При макетировании печей и каминов требуется большое количество долевых кирпичиков различной формы. Анализ распространённых конструкций показал, что трехчетвёрок нужно почти в два раза больше, чем четвёрок, а половинок необходимо почти столько же, сколько и трехчетвёрок. Кирпичей, срезанных под углом, особенно для угловых печей и каминов, требуется так много, что обрезки составляют чуть ли не треть всего материала.
Эту проблему можно решить, если использовать блоки кирпичиков двойной длины. Тогда долевые кирпичи из такого блока можно получать более рационально (см. рис. 1).
В некоторых случаях можно нарисовать шов корректирующим контуром на водной или спиртовой основе со всех сторон блока. При разборке макета для очередной конструкции печи такой контур легко стереть влажной губкой.
Ещё один плюс в использовании двойных блоков — значительная экономия времени и скрепляющих булавок. Ведь на два, а то и на три кирпича необходимо потратить всего две булавки вместо четырех–пяти.
Третье достоинство макетирования кирпичиками двойной длины — идеальная ровность кладки.
Фурнитура
В конце стоит снабдить макет муляжами печных приборов, сделанными из прилагаемых к комплекту выкроек. Это поможет выяснить, какую и какого размера фурнитуру следует заказывать для предполагаемой печи. Надо просто выбрать фурнитуру подходящую по размерам и вырезать из листа

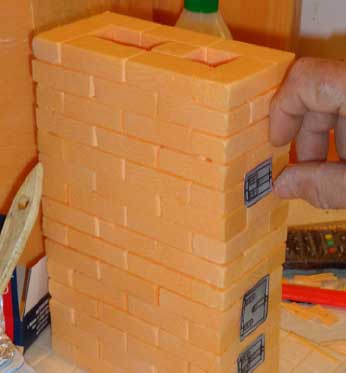

(фото 7). Затем дверки и уголки сгибают по указанным линиям и просто вставляют в соответствующий проём макета печи (фото 8) или приклеивают к нему клеящим карандашом.
Если нужных выкроек не оказалось в прилагаемых к комплекту, — можно изготовить упрощённый муляж из жести от консервных банок. Если в кладке для перекрытий предполагается использование стальных полос или уголков, при макетировании их могут заменить полоски из картона, бумаги или той же жести.
Окраска макета
Если вы приобрели кирпичики для макетирования белого цвета или вам необходимо оттенить какие-то отдельные кирпичики, можно их подкрасить. Для окраски можно использовать акриловые краски, предназначенные для художественных работ. До нужной консистенции такую краску разбавляют водой. Как показала практика, окрашивать кирпичики лучше всего блоками с лицевой и с одной из боковых сторон. При этом лучше пользоваться чуть влажной губкой, как бы постукивая ей по поверхности, так называемым методом «тампонирования». После сборки очередного ряда окрашивать следует только те плоскости, которые не будут закрываться последующим рядом кирпичей (фото 9).
На заметку!
Следует помнить, что нитрокраска и акварель для покрытия пенопласта непригодны: акварель не ложится на полистирол, а нитра — его разъедает. И корректирующий контур для прорисовки шва берите на водной или спиртовой основе.
